选用技巧
补偿器采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸,应力应变要求用户可多波节选用。
1、用户根据管系热位移情况选定了合适的补偿器以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的高温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不超过6波),以便进行补偿器的结构设计和制造。
2、每波大允许膨胀量:全高型△α=±24mm半高型△α=±12mm。
3、挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板。
4、为减少波纹管的波节数,应考虑冷拉50%。
5、补偿器适用于截面面积小于平方米以及烟风道外形尺寸中有一边小于但大于的场合。标准全高型波纹补偿器适用于所有的烟风道。

燃气管道补偿器一定要安装在阀门的下侧是因为管道补偿器有如下的作用:
1、补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
3.吸收设备振动,减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
通过其作用分析,就一定要安装在阀门的下侧。
波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
弯管式膨胀节将管子弯成U形或其他形体,并利用形体的弹性变形能力进行补偿的一种膨胀节。它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。
补偿器又有金属补偿器和非金属补偿器,根据介质用途不同,还可以分专业防腐补偿器和耐高温补偿器。

波纹管膨胀节(补偿器)用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩,也允许少量弯曲。图2[波纹管膨胀节]为常见的轴向式波纹管膨胀节,用在管道上进行轴向长度补偿。为了防止超过允许的补偿量,在波纹管两端设置有保护拉杆或保护环,在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节,可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间,节约材料,便于标准化和批量生产,缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高,这类膨胀节的应用范围正在扩大。

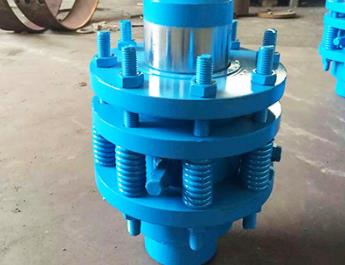

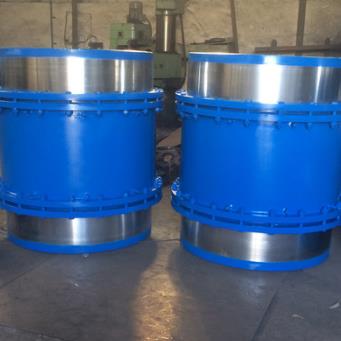

补偿器

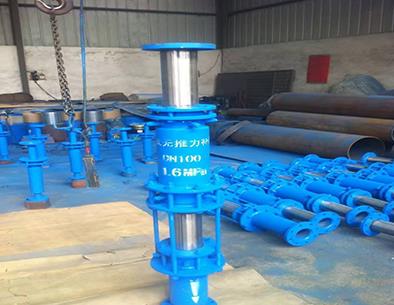

波纹补偿器:也称伸缩节、膨胀节,主要为保障管道安全运行。
在实施金属连接物与法兰临时焊接实,切记用掩盖物将焊接处橡胶接头盖住,以免焊接时烧坏球体。
